YK-ICS-17A型四托辊电子皮带秤

YK-ICS-17A型四托辊电子皮带秤

ICS-17A型电子皮带秤,动态累计误差小于士0.5%,适用于工业企业的称重过程控制,如检测生产量,控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。 工作原理 称重桥架安装于输送机架上,当物料经过时,计量

产品详情

系统组成

高精度群控仪表

其操作显示便捷,中文人机界面和菜单。A/D 转换器精度高,仪表精度达 0.01%,不同负载下结果准确可靠。功能丰富多样,具备多种校准方式,数字量与模拟量输入输出功能可满足多种需求,PID 控制精确稳定,能有效控制给料量等。

全悬浮称重桥架

独立式秤体,直接承重式秤架结构,高强度秤体,有效避免跑偏的影响;称重托辊直接作用于动态量下的称重传感器上,重量信号直接传递,皮重,物重同时秤,适用于各种 物料,计量更准确。免维护、免清理,热处理工艺,整体喷塑处理

称重传感器

高精度动载拉式传感器,外廓平行四边形,内部三重梁结构,每只传感器均为 1 个单独的信号进入采集单元单独数据计算,可有效抵消侧向力及两个传感器之间的内部扭力,确保动态计量效果前提下抵消皮带跑偏及物料偏载影响。

重型轮式测速装置

重型轮式测速结构,内置进口核心测速元件,测速精度高,机壳封闭,防水防尘,寿命长。包胶处理,避免打滑影响测速精度。

ICS-17A型电子皮带秤,动态累计误差小于士0.5%,适用于工业企业的称重过程控制,如检测生产量,控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。

  • 工作原理

 称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

  • 系统组成

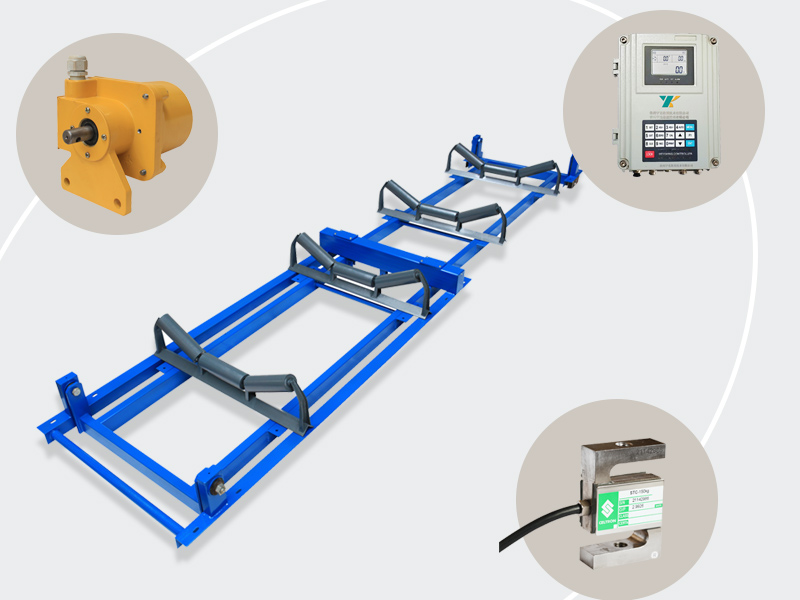

 ICS-17型电子皮带秤由四部分组成:

 ICS-17型称重桥架,称重传感器,YK-12型速度传感器,YK2015型称重控制器。

  • 称重桥架

 ICS-17型称重桥架在双杠杆上装有四组托辊,采用两只拉式传感器中间支承,外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响,这种封闭装置可以防震防潮、防腐及防止物料堆积,因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。 称重桥架的主梁采用矩形钢管,这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性,高精度应变片式传感器安装于受拉部位,以减少非线性误差。

  • 结构特性

 ◆结构简单,安装简捷方便,力传递环节少;

 ◆独特的矩形杠杆,刚性好,无形变;

 ◆无磨擦橡胶耳轴支承,防腐蚀、防潮、抗振动; ◆抗侧向力、抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;

 ◆结构简单,安装简捷方便,力传递环节少。
