高精度电子秤

高精度电子秤

主要技术参数安装环境:具备安装条件的散料皮带输送机适用带宽:B=500-2400mm称量范围:1-10000t/h皮带速度:1-5m/s倾角:0-18°校验精度:土0.1%长期稳定精度0.2%

产品详情

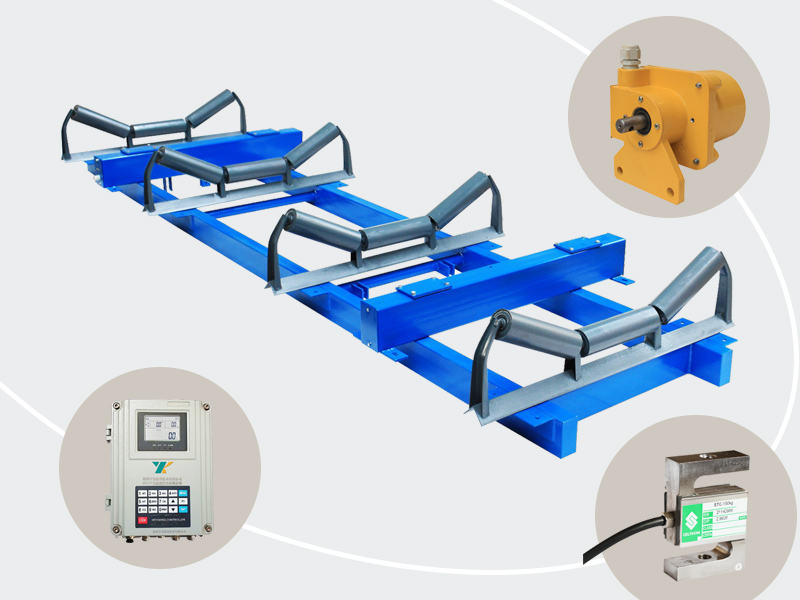

系统组成

高精度群控仪表

其操作显示便捷,中文人机界面和菜单。A/D 转换器精度高,仪表精度达 0.01%,不同负载下结果准确可靠。功能丰富多样,具备多种校准方式,数字量与模拟量输入输出功能可满足多种需求,PID 控制精确稳定,能有效控制给料量等。

全悬浮称重桥架

独立式秤体,直接承重式秤架结构,高强度秤体,有效避免跑偏的影响;称重托辊直接作用于动态量下的称重传感器上,重量信号直接传递,皮重,物重同时秤,适用于各种 物料,计量更准确。免维护、免清理,热处理工艺,整体喷塑处理

称重传感器

高精度动载拉式传感器,外廓平行四边形,内部三重梁结构,每只传感器均为 1 个单独的信号进入采集单元单独数据计算,可有效抵消侧向力及两个传感器之间的内部扭力,确保动态计量效果前提下抵消皮带跑偏及物料偏载影响。

重型轮式测速装置

重型轮式测速结构,内置进口核心测速元件,测速精度高,机壳封闭,防水防尘,寿命长。包胶处理,避免打滑影响测速精度。

ICS-14型高精度电子皮带秤,采用全悬浮称重桥架,数字信号传输和处理技术,动态累计误差小于±0.125%,适用于企业的对内,对外结算,或其他对称重精度要求较高的场合。

型号与含义


工作原理:

称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。

结构特性:

◆全悬浮式结构,无耳轴支点和可移动件,维护量小;

◆单元组件结构,力传递环节少,安装简捷,方便;

◆独特的矩形杠杆,钢性好、无形变、零点稳定性好;

◆抗侧向力、抗水平力,有效减少了皮带跑偏和落料偏移对系统精度的影响;

◆四只称重传感器,受偏载影响小、平稳、计量精度高;

◆称重区域广,三组或四组托辊使皮带对称重精度影响最小;

◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合,秤架采用不锈钢制造或进行防腐处理。

系统组成:

ICS-14型电子皮带秤由四部分组成:

ICS-14型称重桥架,称重传感器,YK-12型速度传感器及测速滚筒,YK2000称重控制器。

称重桥架:

ICS-14型称重桥架为四组称重托辊,全悬浮式结构,无耳轴支点和运动部件。采用矩形钢管设计,整个称重桥架具有足够高的刚性,较小的自重,外表积灰面积达到最低。高精度电阻应变片式传感器安装与受拉部位,以减少非线性误差。保证整个系统的稳定性,其维护量极少。二只横梁上吊有四只拉式称重传感器对称重桥架提供支承。称重桥架为四单元组件结构,可方便、迅速地进行现场安装,只需八只螺栓安装固定。

主要技术参数:

系统精度:+/-0.125%

称量范围:1~8000t/h

皮带宽度:500~2400mm

皮带速度:0~4m/s

皮带输送机倾角:<6’(特殊物科《/=10’)

工作条件和安装条件:

环境温度:

机械:-20℃~+50℃

仪表:0℃~40℃

电源电压:220V(+10﹪、-15﹪) 50Hz±2﹪

称重传感器:

ICS系列电子皮带秤选用的称重传感器为电阻应变片拉式(压)力传感器。

称重传感器主要技术参数:

非线性:小于额定输出的0.05﹪

重复性:小于额定输出的0.03﹪

滞后:小于额定输出的0.03﹪

温度灵敏度:零值时为±0.003﹪℃,满值时为±0.004﹪℃

安全过载: 150﹪
